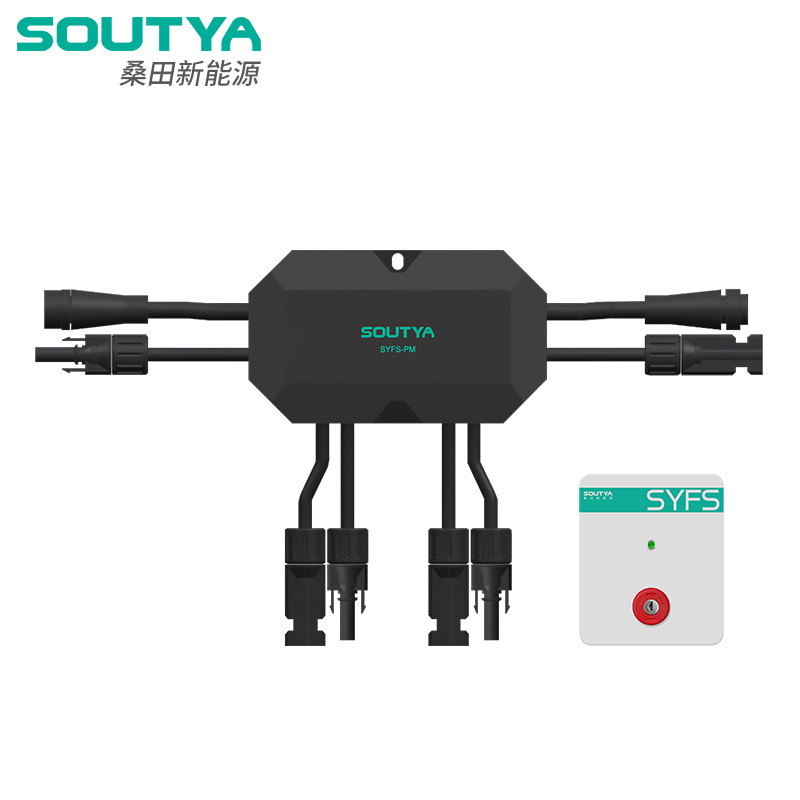

Фотоэлектрическое устройство быстрого отключения на уровне модуля

ОПИСАНИЕ

Характеристики продукта:

Устройство быстрого отключения разработано с учетом требований пожарной безопасности фотоэлектрических систем. Оно позволяет быстро отключить фотоэлектрические модули в аварийной ситуации, снизить риск поражения электрическим током и решить проблемы, связанные с проведением спасательных работ и обслуживанием фотоэлектрической системы.

Функции:

▶ Управление 24 В постоянного тока, защита от перегрева 85 ℃, точное обнаружение;
▶ Управление ПЛК, соответствующее протоколу связи SunSpec ^TM PLC;

▶ Использование технологии резервирования конструкции делает устройство быстрого отключения более надежным;

▶ Огнестойкий материал V-0/стойкий к УФ-излучению;

▶ Изделие устойчиво к высоким температурам, коррозии, ударам, безопасно и надежно;

▶ Продукция используется в различных фотоэлектрических системах: бытовых, промышленных и коммерческих;

▶ Соответствует требованиям стандартов UL1741 и UL3741.

Технические параметры быстрого отключения:

Появление

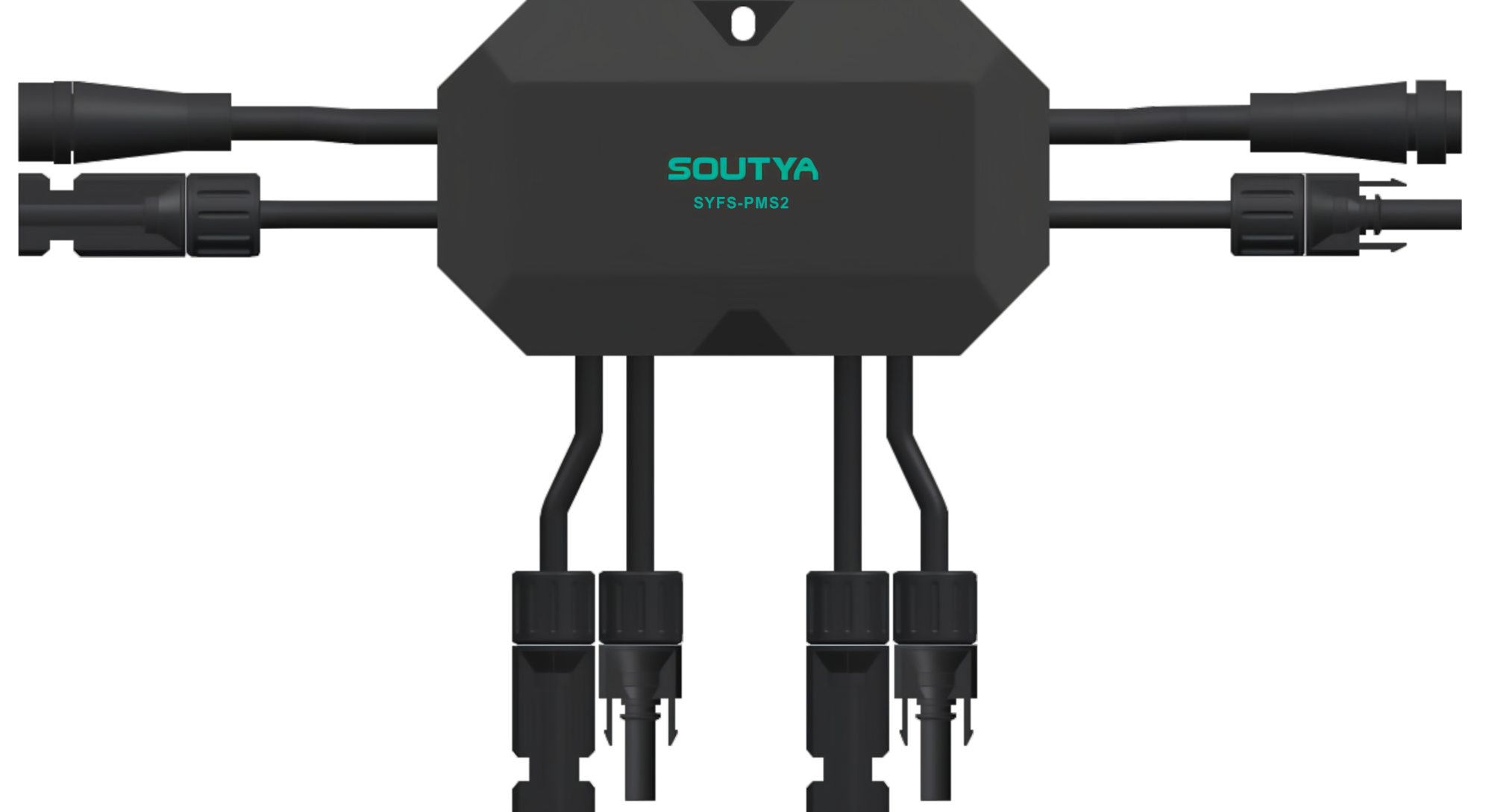

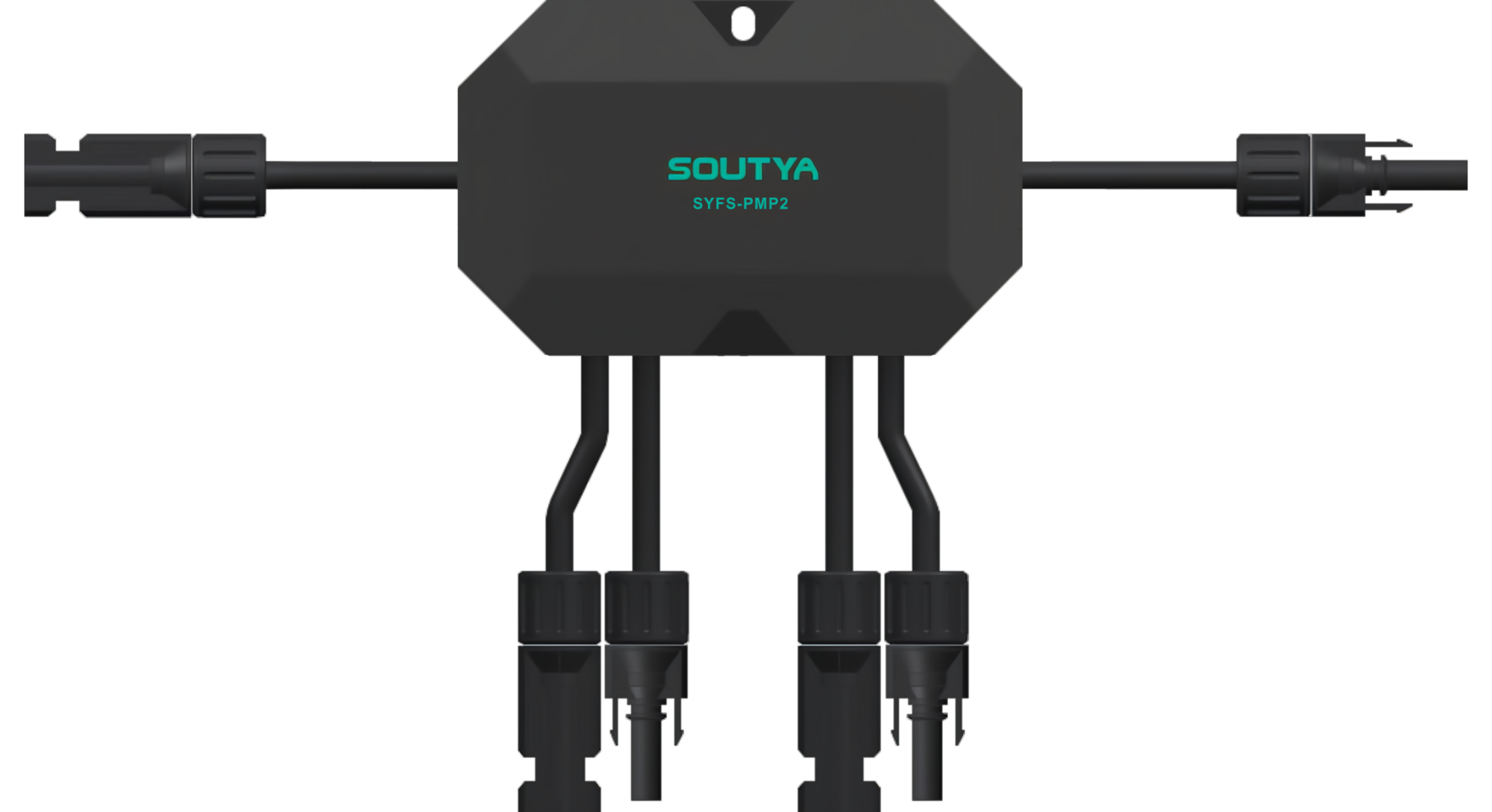

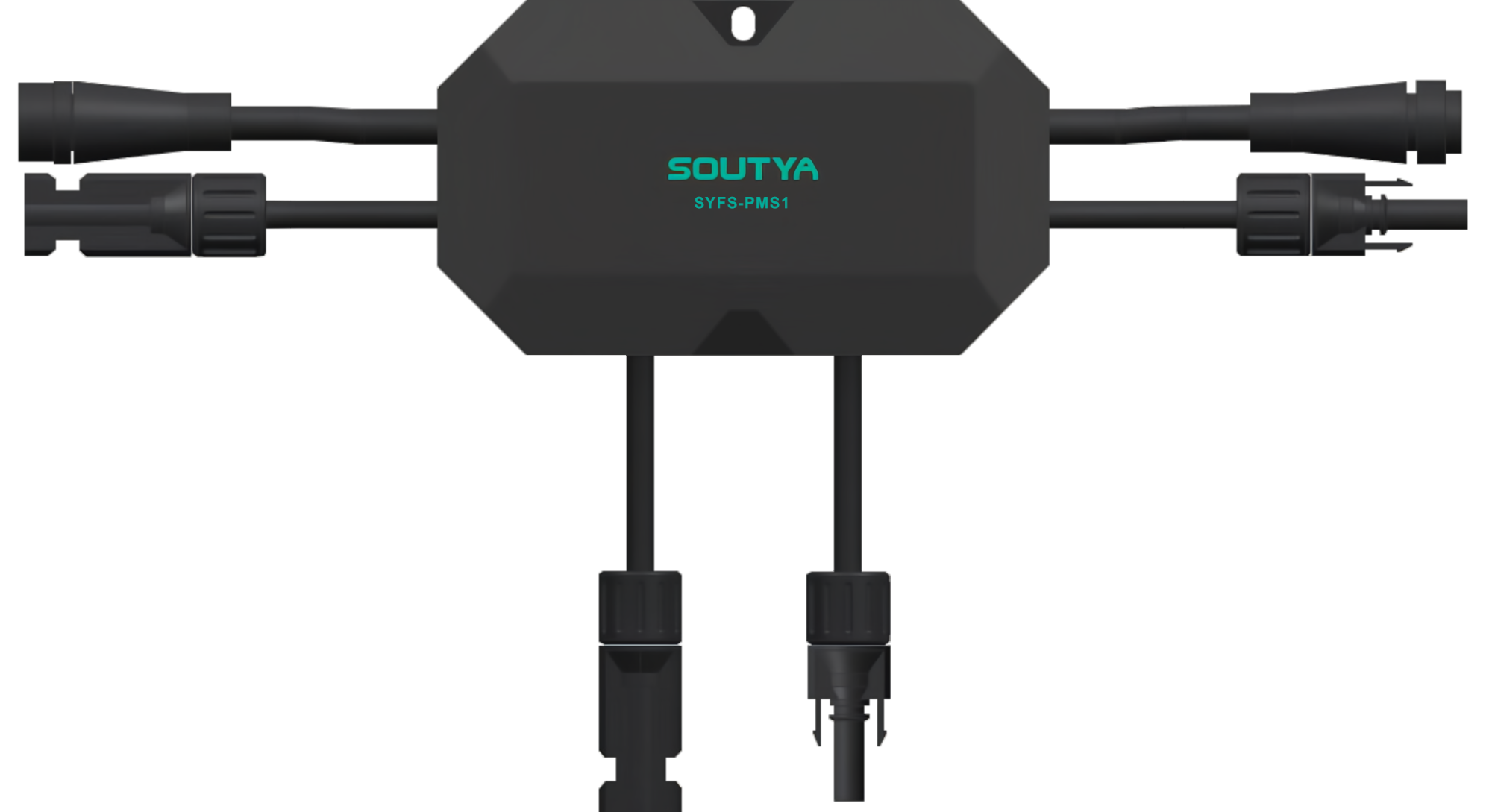

модель	SYFS-PMS1	SYFS-PMS2	SYFS-PMP1	SYFS-PMP2
Количество входных портов компонентов	1	2	1	2
Максимально допустимое входное напряжение (В)	80В / 120В		80 В
Максимально допустимый входной ток (А)	20А / 25А / 30А
Максимальное выходное напряжение (В)	80В / 120В	160В / 240В	80В / 160В	160В / 240В
Напряжение системы (В)	1000В / 1500В
Метод контроля	Кабель питания 24 В постоянного тока		Связь по ПЛК (совместимая с Sunspec)
Максимальная рабочая температура окружающей среды	-40℃ ~ +85℃
Максимально допустимый ток шунтирующего диода (А)	20А / 25А / 30А
Уровень защиты	IP67
Фотоэлектрические разъемы	MC4
размер	135x78x21мм		110x70x19 мм
Длина кабеля (вход)	160 мм	160 мм / 1200 мм	160 мм	160 мм / 1200 мм
Длина кабеля (выход)	1200 мм		1200 мм
Соответствовать стандартам	NEC690.12-2017; Ul1741; IEC/EN62109; IEC/EN61000

Технические параметры контроллера:

Появление

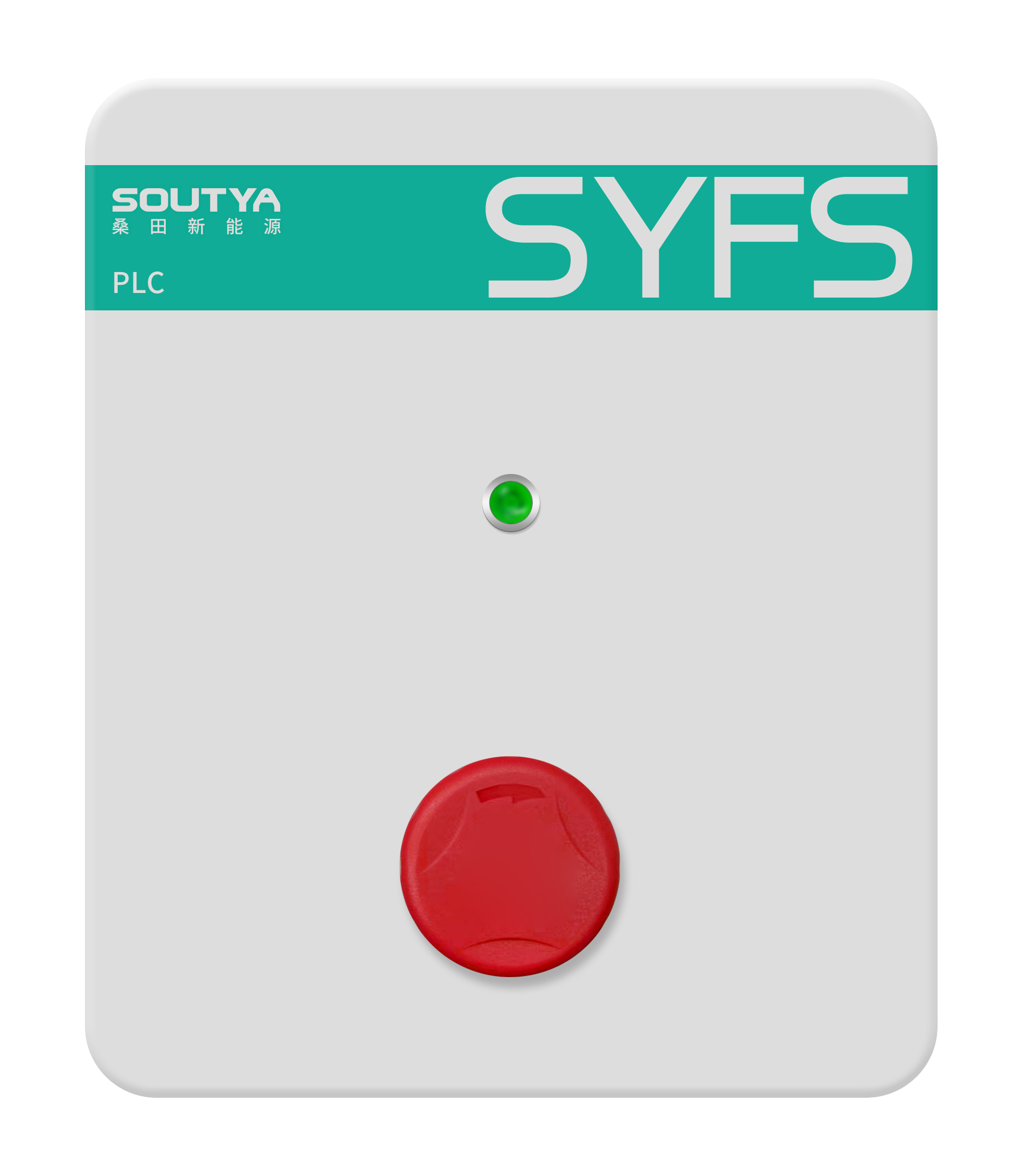

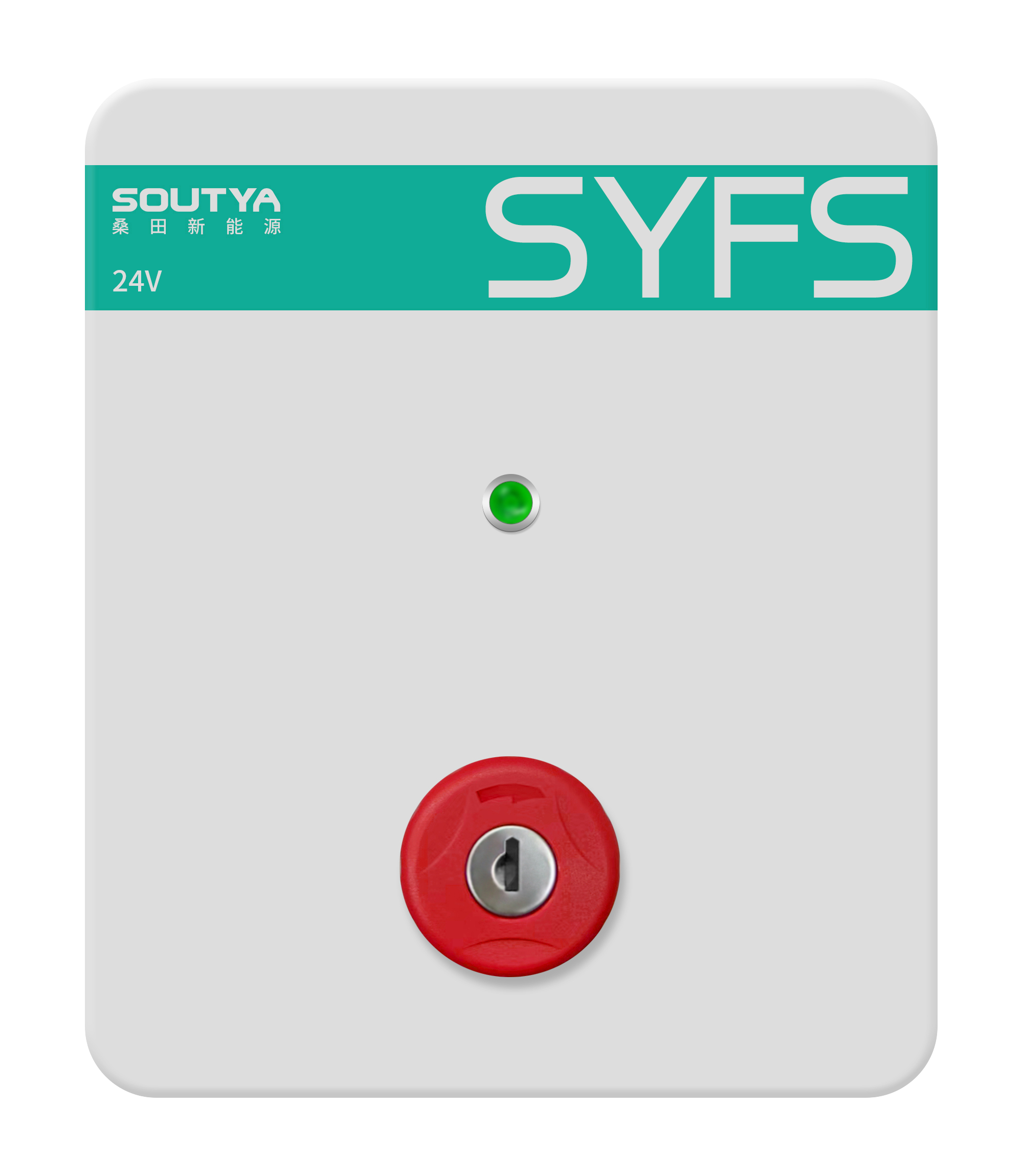

модель	SYFS-PMSC-80 Контроллер 24 В постоянного тока (без замка)		SYFS-PMSC-80K Контроллер 24 В постоянного тока (с замком)		SYFS-PMPC-80 Контроллер ПЛК (одно магнитное кольцо без замка)		SYFS-PMPC-80K Контроллер ПЛК (одно магнитное кольцо с замком)
					SYFS-PMPC-160 Контроллер ПЛК (двойное магнитное кольцо без замка)		SYFS-PMPC-160K Контроллер ПЛК (двойное магнитное кольцо с замком)
Диапазон номинального входного напряжения (А)	Однофазный 100~240 В переменного тока
Номинальная частота (Гц)	50/60 Гц
Выходное напряжение (В)	24 В постоянного тока				/
Выходной ток (А)	Компоненты	1~2 струны	Компоненты	1~2 струны	/
	2.2А	(1~2)x2,2А	2.2А	(1~2)x2,2А
Выходной сигнал	Отключение 24 В				Соответствует протоколу связи ПЛК SunSpec ^TM
Максимальное количество управляемых устройств быстрого отключения	1 к 1	1 к 2	1 к 1	1 к 2	1 к 1	1 к 2	1 к 1	1 к 2
	100	80	100	80	100	80	100	80
Функции управления	При включении питания переменного тока включается устройство быстрого отключения; при нажатии аварийной кнопки или отключении питания переменного тока или превышении окружающей температуры 85 °C устройство быстрого отключения быстро отключается.
Степень защиты корпуса	IP65
Температура рабочей среды	-20℃ ~ +50℃
Размеры (мм)	155×185×107 мм
