| Конфигурация |
|||
 |
 |
 |
|
| Сетевой фильтр постоянного тока*1 | Предохранитель постоянного тока*2 |
Автоматический выключатель постоянного тока*1 | |
СИС5-40П/2П ▶ Максимальное рабочее напряжение: 1500 В постоянного тока
▶ Стандарт реализации: IEC/EN 61643-31
▶ Максимальный ток разряда: 40 кА
|
SYF5-32P
▶ Световая индикация позволяет четко определить состояние предохранителя.
▶ Номинальное рабочее напряжение: 1000 В постоянного тока
▶ Характеристики сердечника предохранителя: 10x38 мм, 20 А
|

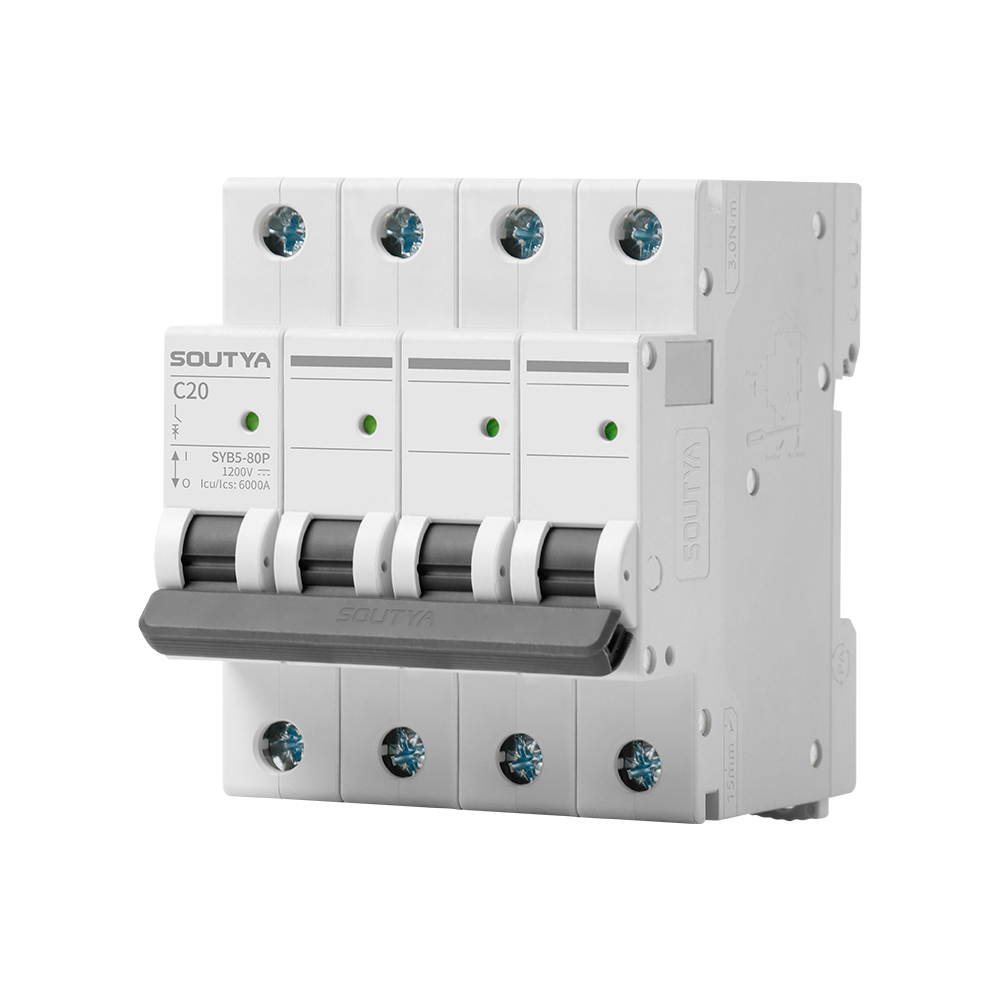

SYB5-80P/4P
▶ Защита от перегрузки и короткого замыкания
▶ Отсутствие полярности, двунаправленная защита, более простая проводка
▶ Стандарт реализации: IEC/EN60947-2
|
|
| Спецификация | 1 вход/1 выход 1000 В постоянного тока (конфигурация 2) |

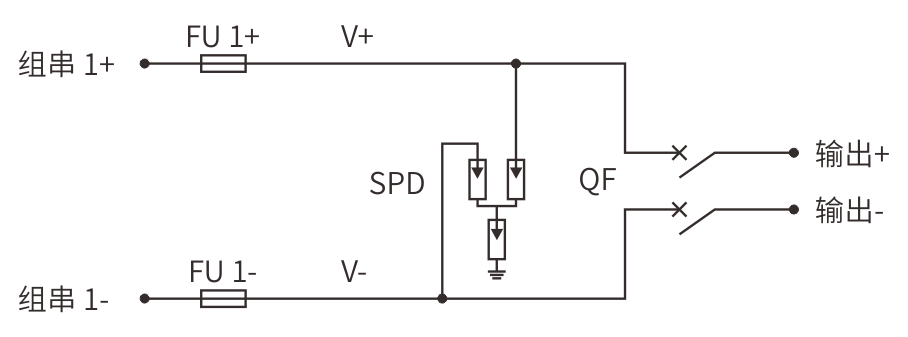

Схема электропроводки | |
| входить | 1-я дорога |
 |
|
| Выход | 1-я дорога |
||
| Максимальное напряжение | 500 В | 1000 В | |
| Максимальный входной постоянный ток короткого замыкания | 16А | 16А | |
| Максимальный выходной ток | 63А | 40А | |

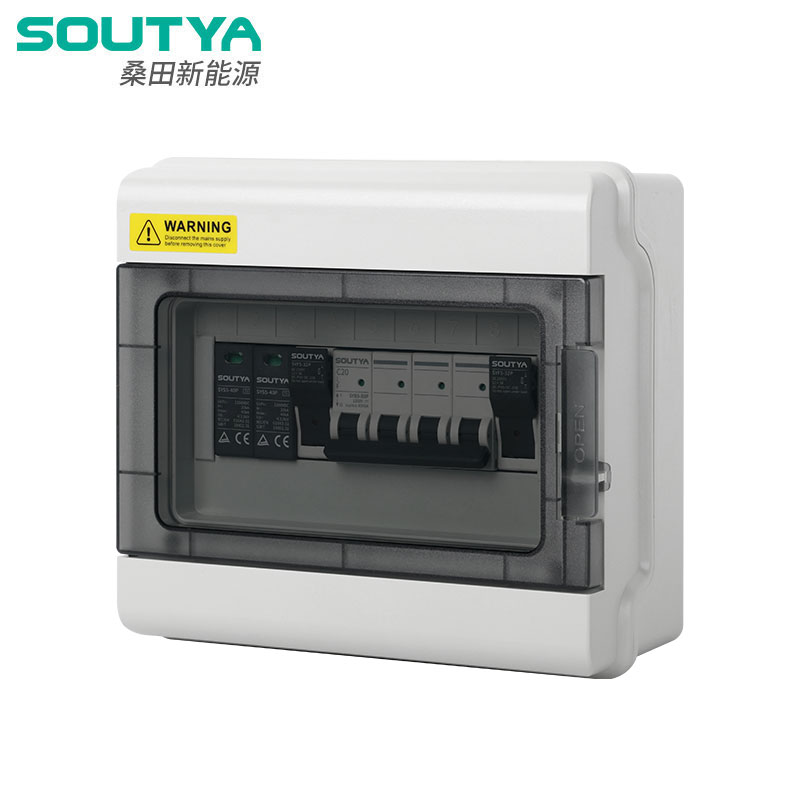

| Параметры распределительной коробки |
|||
| Материал | ПК+АБС |
||
| Уровень защиты | IP66 |
||
| Уровень защиты от ударов | ИК09 |
||
| Размер коробки | ГНБ Ф01-9; Д219*Ш200*В102 мм |
||
| Интерфейс кабельного ввода | PG09, 2,5 - 16 мм 2 |
||
| Интерфейс кабельного выхода | PG21, 2,5 - 16 мм 2 |
||
| среда |
|||
| Рабочая температура | -20°С - +60°С |
||
| влажность | 99% |
||
| Высота | 2000м |
||
| Установка | Настенный |
||
